Техника ГНБ: DDW 22/08, XCMG XZ450 PLUS, TTS XT120E — характеристики

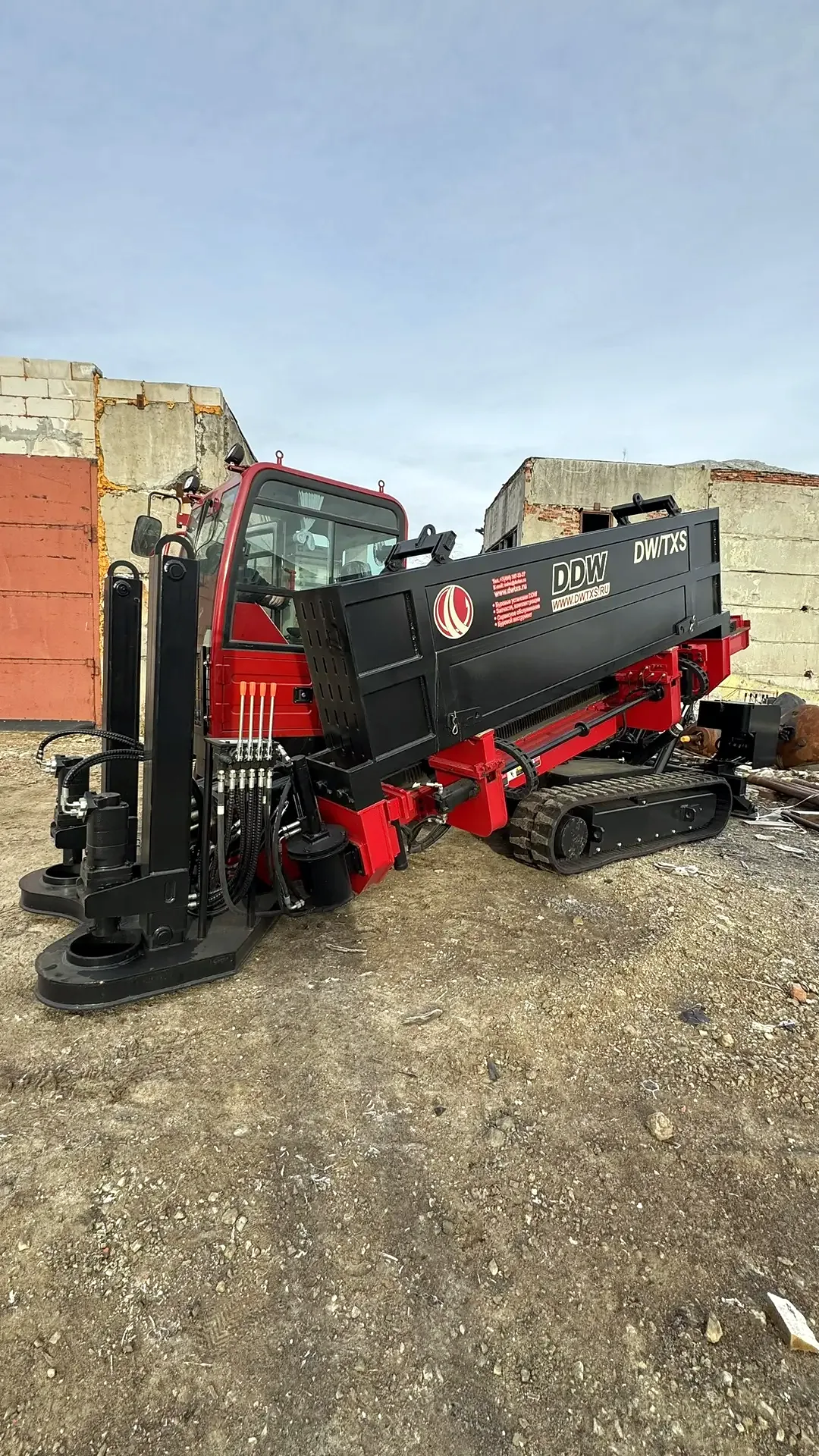

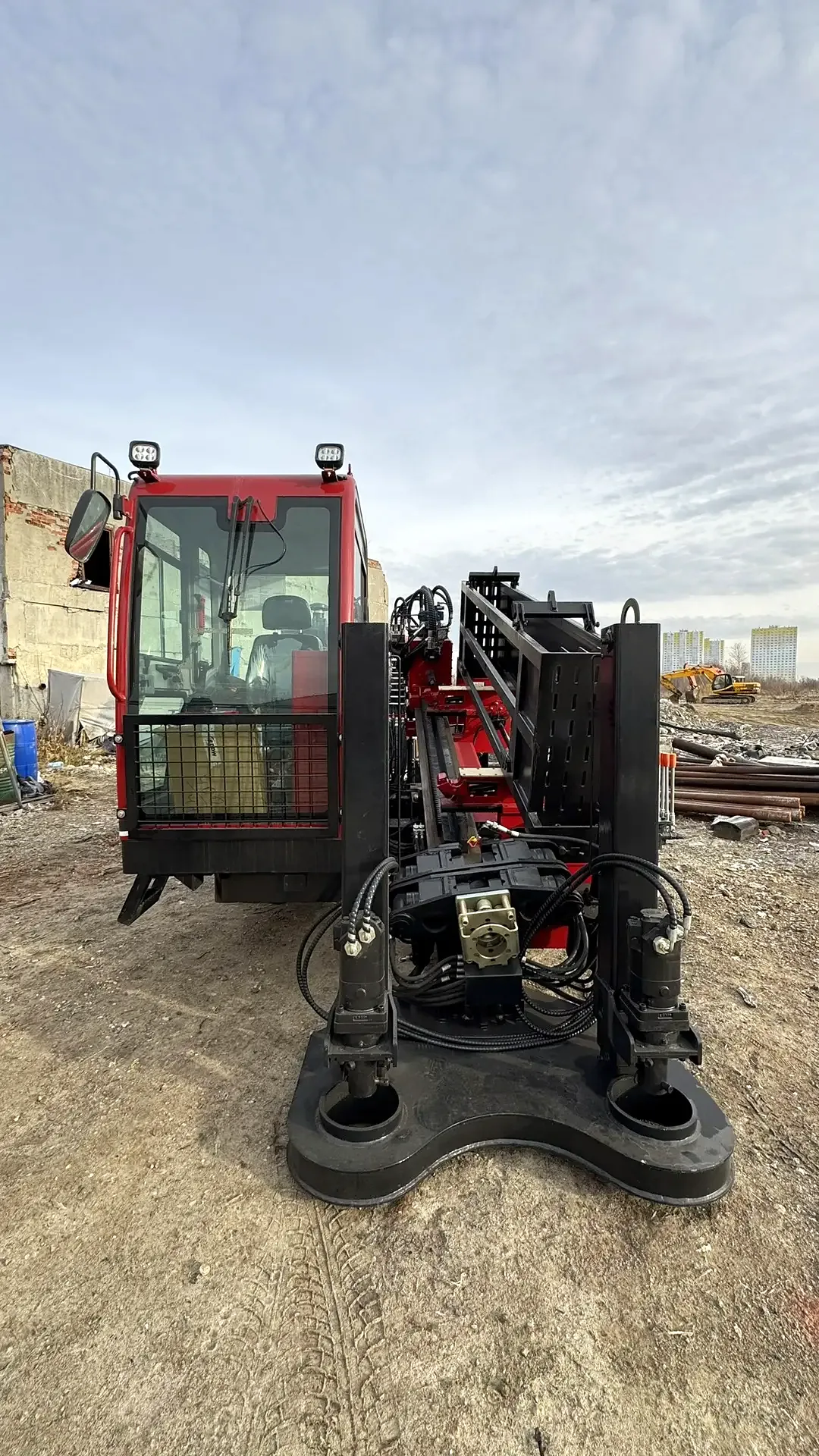

Основная установка на фото

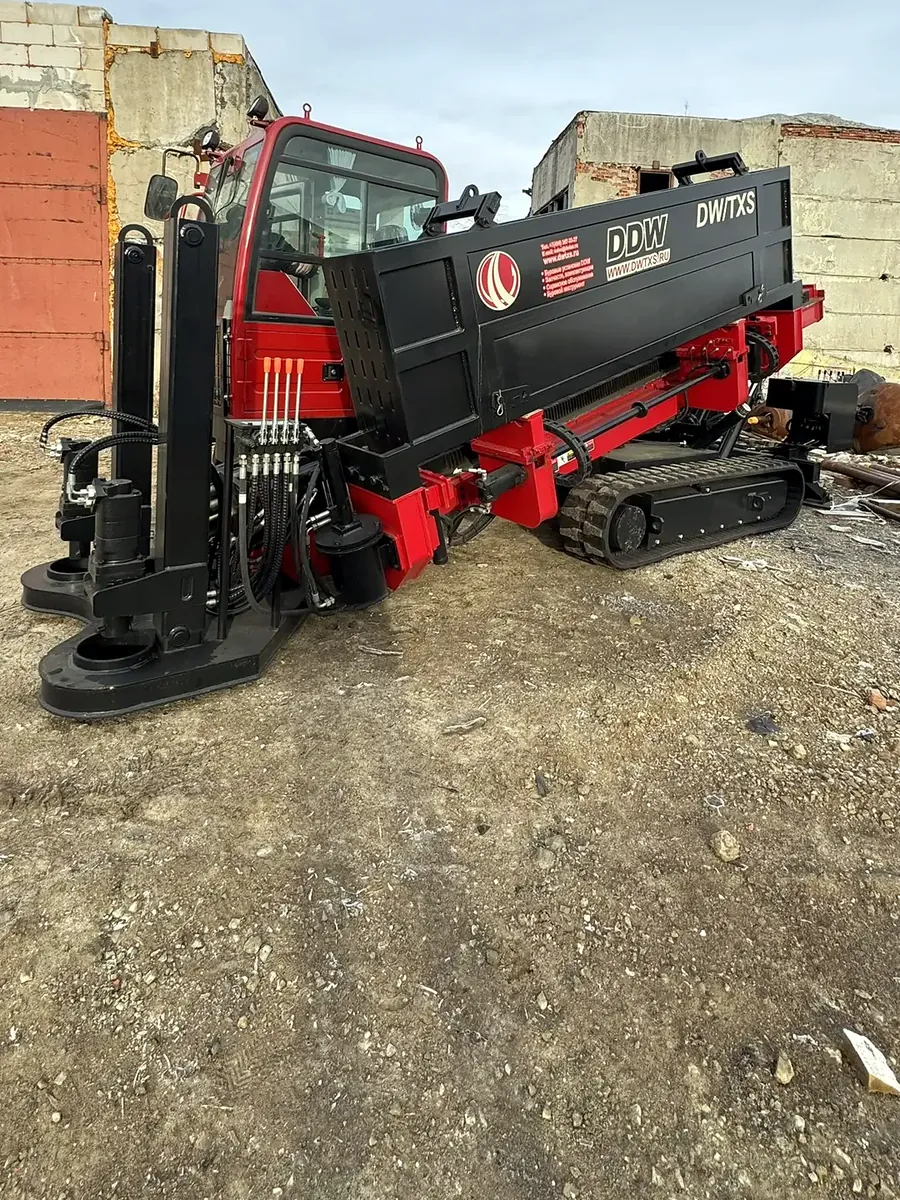

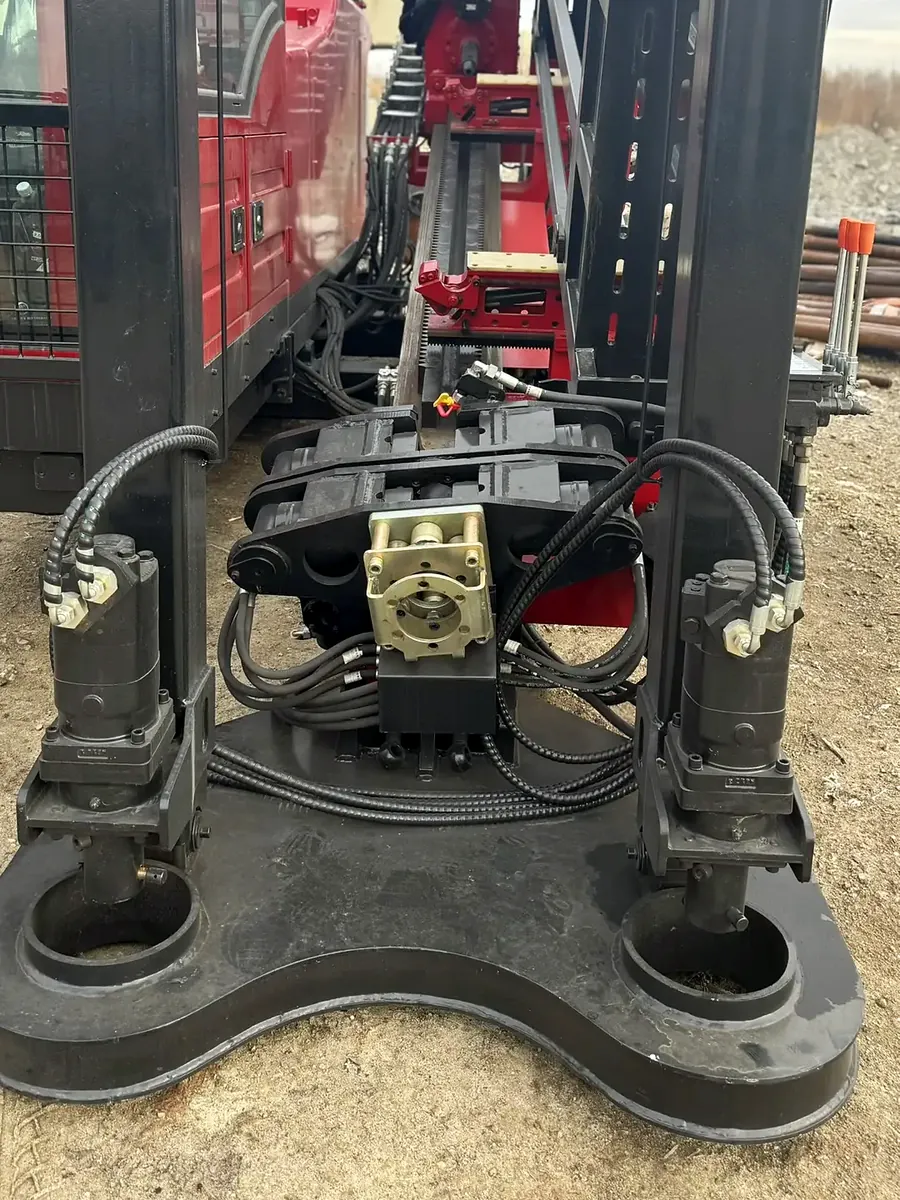

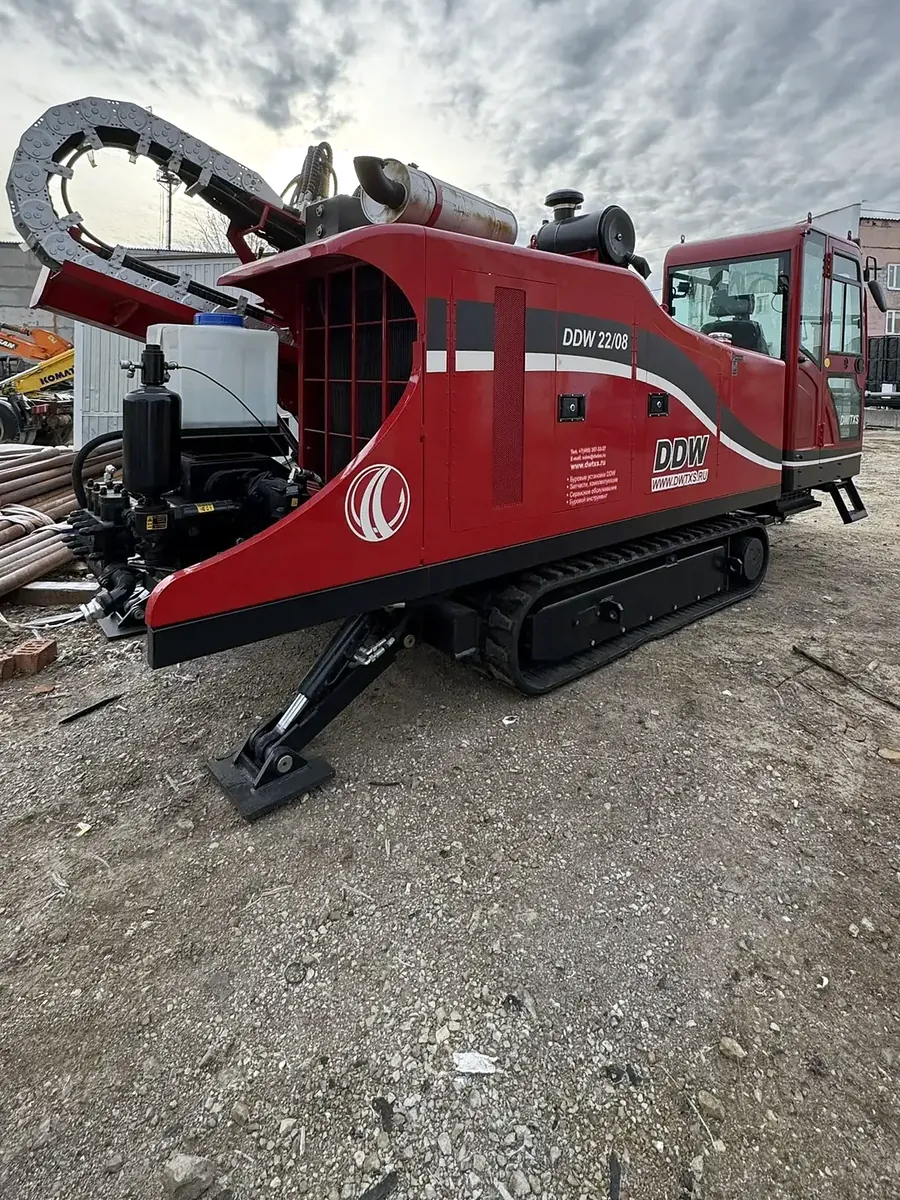

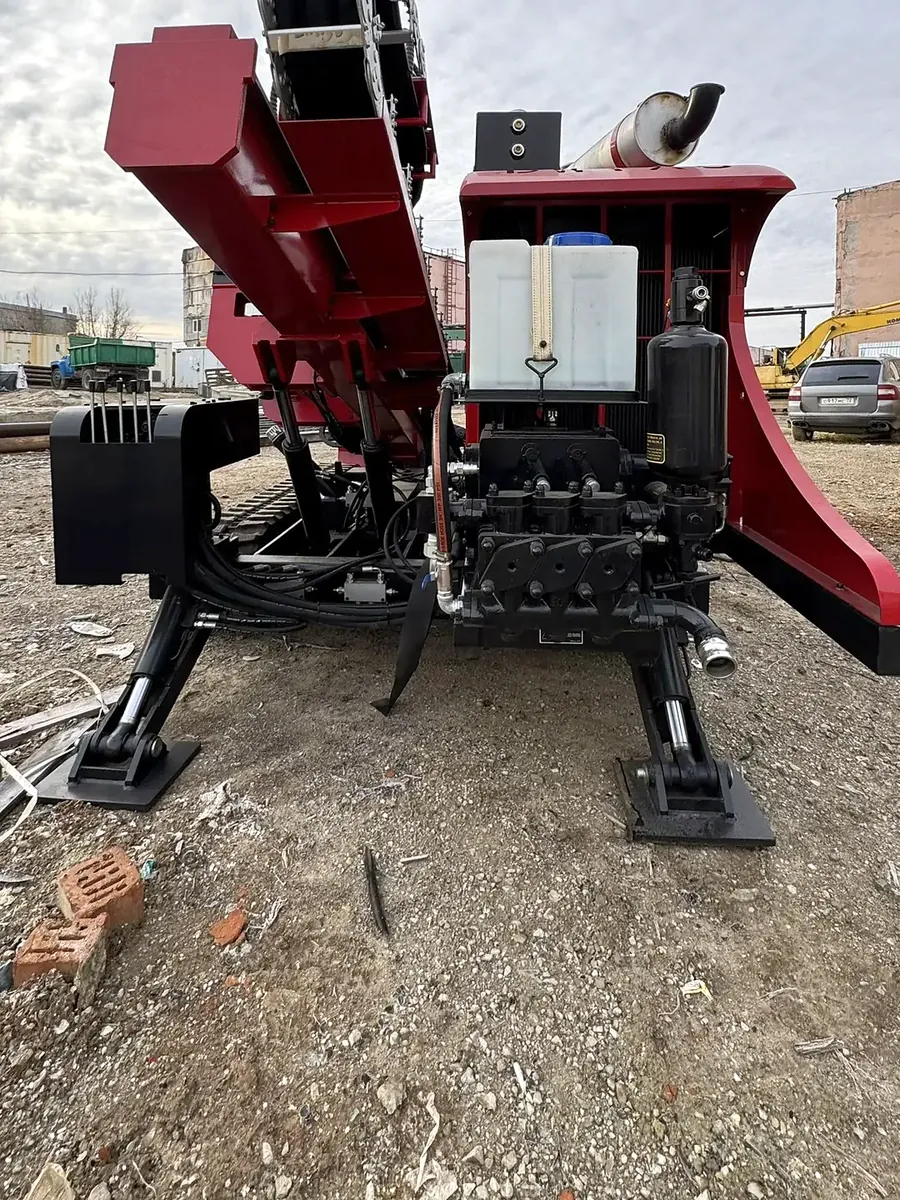

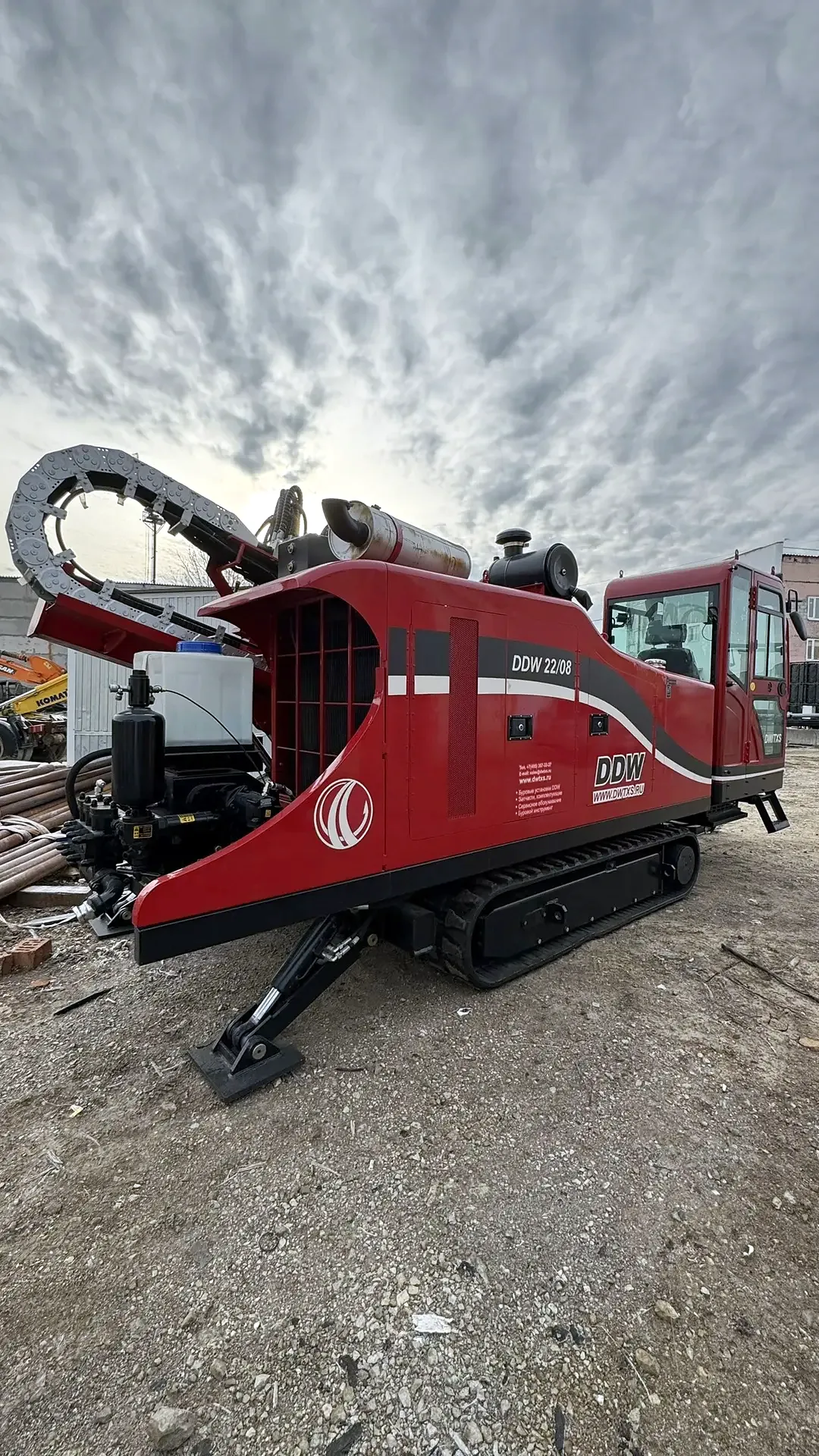

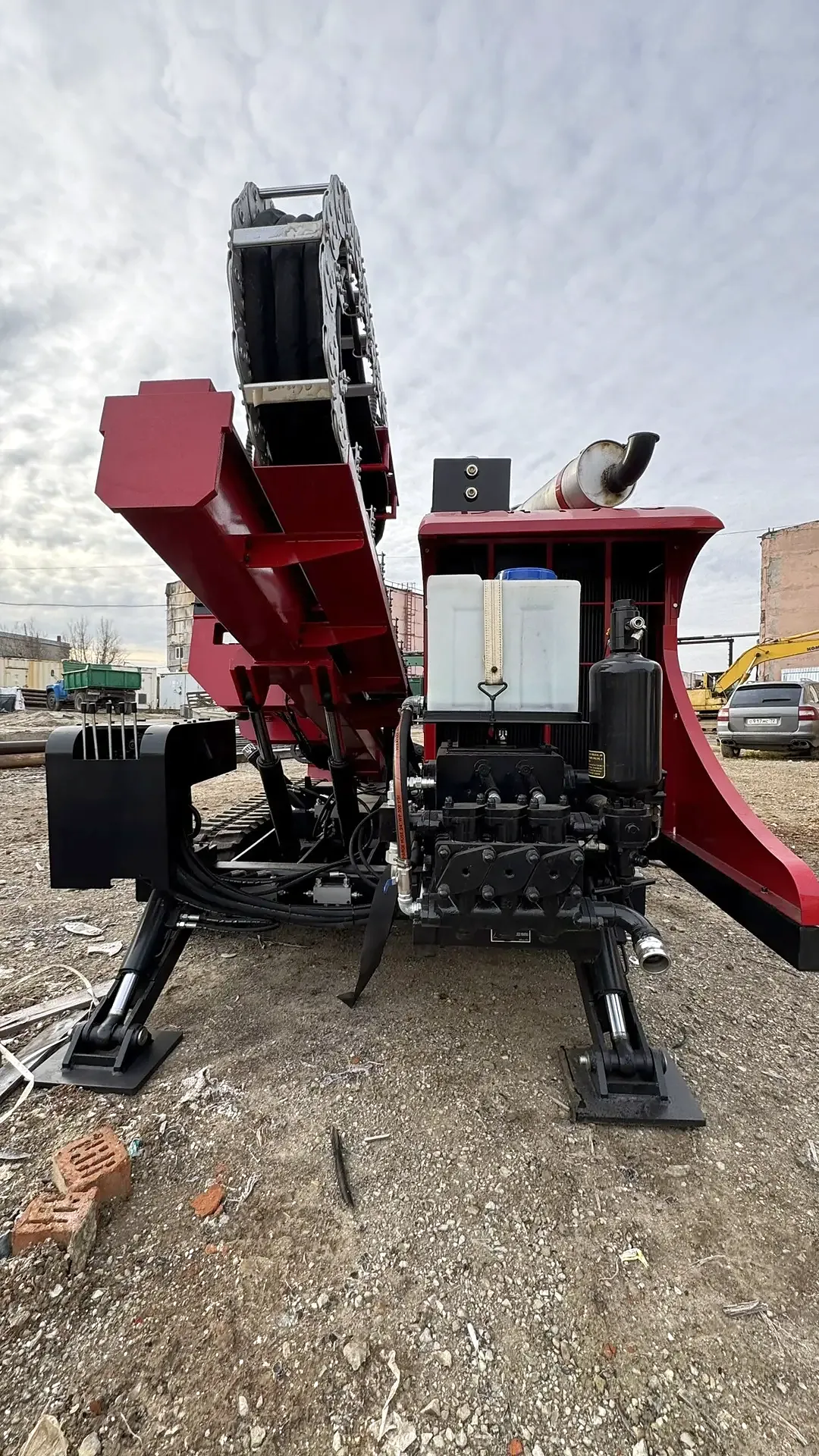

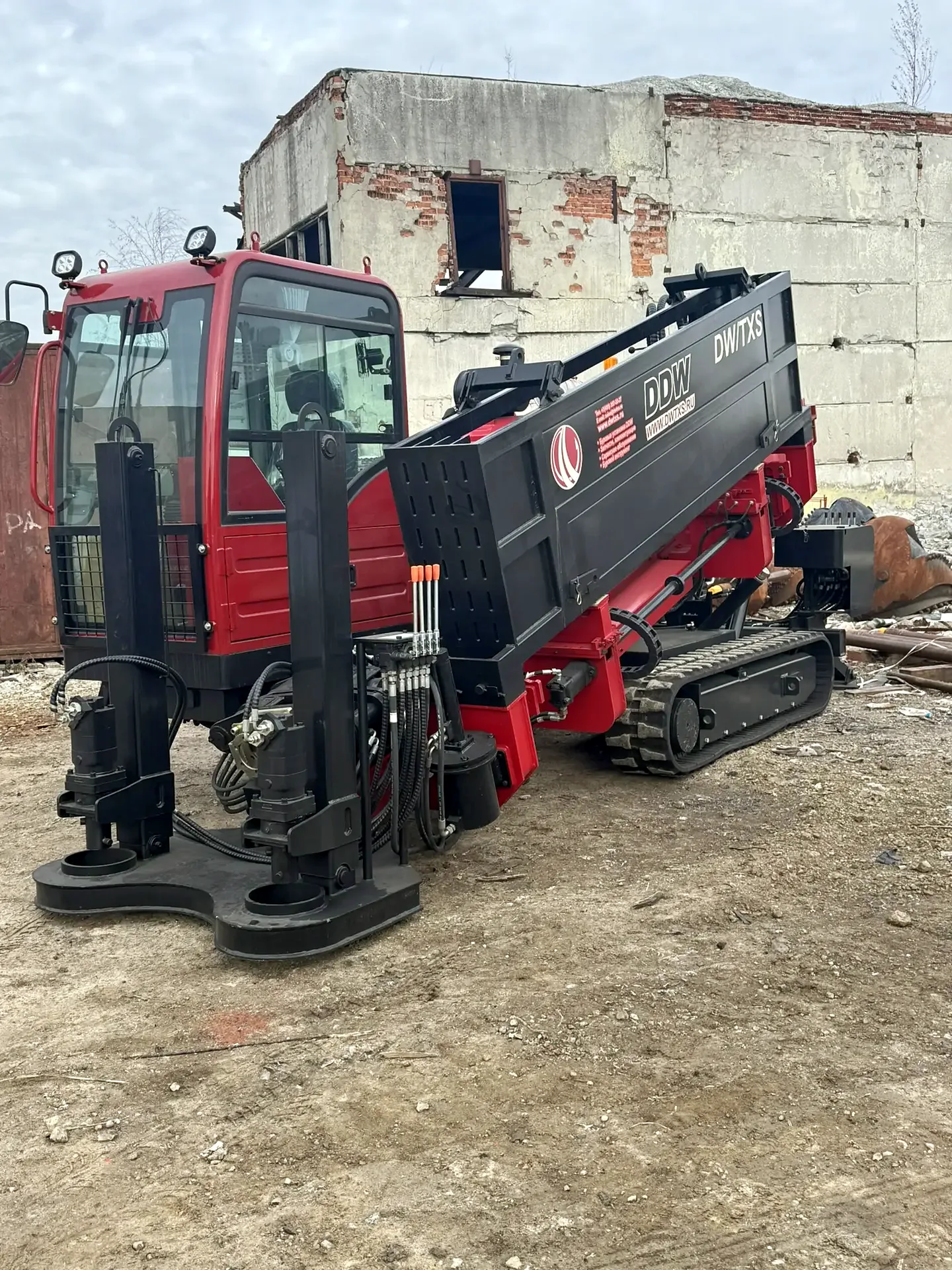

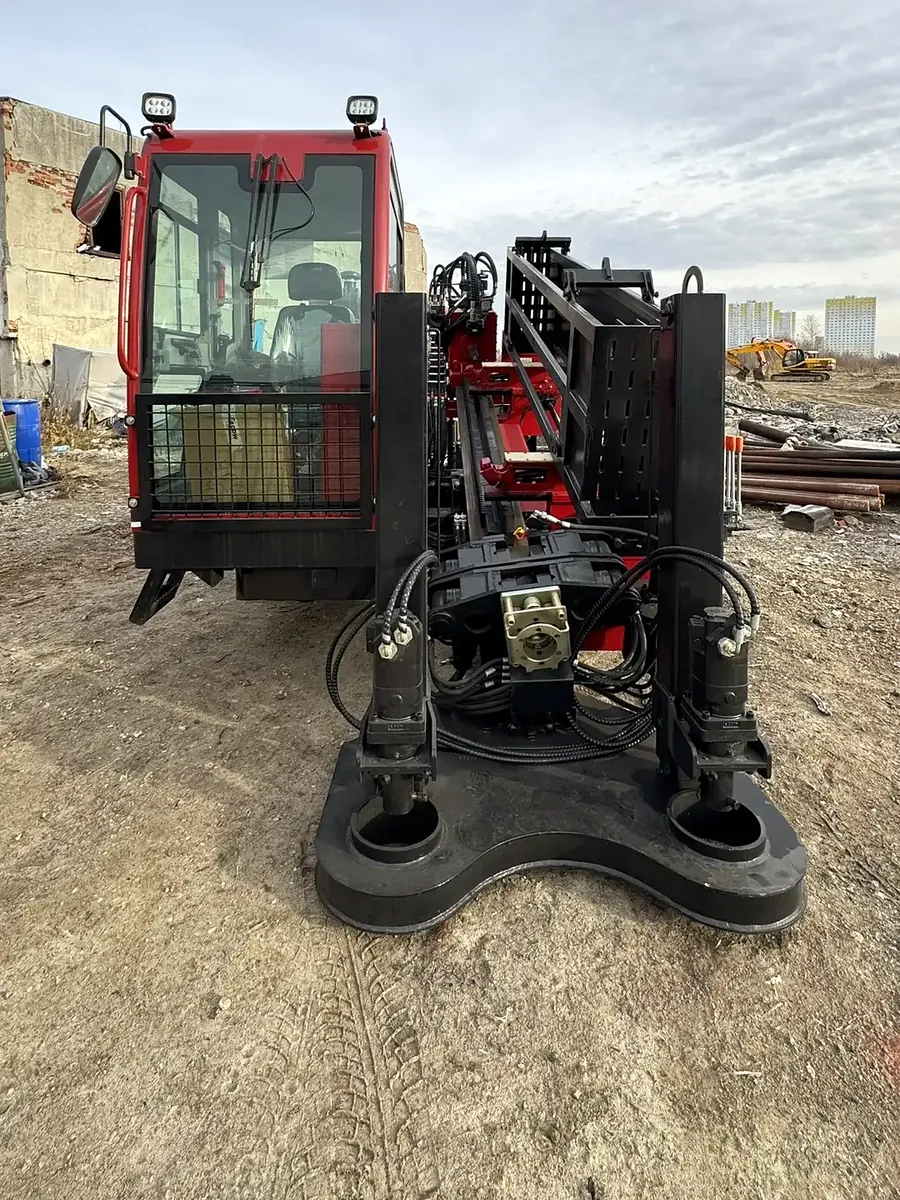

Установка ГНБ DDW 22/08

Для каких задач: Типовые переходы под дорогами, проезды и коммуникации в городе и на промплощадках.

Усилие тяги / подачи: 22–25 т (опция до 33 т)
Длина перехода: до 450 м
Расширение скважины: до 850 мм
Крутящий момент: 10 000 Н·м
Тяговый механизм: зубчатая рейка
Двигатель: турбодизель Cummins
Буровой насос: 250 л/мин
Габариты Д×Ш×В: 6200×2150×2310 мм
Масса: 8600 кг (без кассеты штанг)

Характеристики — паспортные данные производителя. Реальные возможности на объекте зависят от грунта, диаметра и площадки.

Рассчитать объект

Фото этой установки в работе будет добавлено

Для длинных переходов и больших диаметров

Установка ГНБ XCMG XZ450 PLUS

Для каких задач: Длинные переходы и большие диаметры — по паспортным данным это самая мощная установка парка.

Усилие тяги / подачи: 45 / 90 т
Длина перехода: до 450 м
Расширение скважины: до 1200 мм
Крутящий момент: 27 000 Н·м
Тяговый механизм: зубчатая рейка
Двигатель: турбодизель Cummins
Буровой насос: 600 л/мин
Габариты Д×Ш×В: 8800×2280×2610 мм
Масса: 14 000 кг

Характеристики — паспортные данные производителя. Реальные возможности на объекте зависят от грунта, диаметра и площадки.

Рассчитать объект

Фото этой установки в работе будет добавлено

Компактная, для стеснённых условий

Установка ГНБ TTS XT120E

Для каких задач: Короткие проколы в стеснённых условиях: дворы, участки рядом со зданиями, узкие площадки.

Усилие тяги / подачи: 13 т
Длина перехода: до 180 м
Расширение скважины: до 500 мм
Крутящий момент: 3000 Н·м
Тяговый механизм: зубчатая рейка
Двигатель: турбодизель Cummins
Буровой насос: 100 л/мин
Габариты Д×Ш×В: 4500×1680×2170 мм
Масса: 5000 кг

Характеристики — паспортные данные производителя. Реальные возможности на объекте зависят от грунта, диаметра и площадки.

Рассчитать объект

Сравнение

Какая установка для какого перехода

Максимальная длина и диаметр относятся к конкретной установке и условиям, а не к любому объекту.

Сравнение установок (паспортные данные производителя)
Параметр	DDW 22/08	XCMG XZ450 PLUS	TTS XT120E
Усилие тяги / подачи	22–25 т (опция до 33 т)	45 / 90 т	13 т
Длина перехода	до 450 м	до 450 м	до 180 м
Расширение скважины	до 850 мм	до 1200 мм	до 500 мм
Крутящий момент	10 000 Н·м	27 000 Н·м	3000 Н·м
Тяговый механизм	зубчатая рейка	зубчатая рейка	зубчатая рейка
Двигатель	турбодизель Cummins	турбодизель Cummins	турбодизель Cummins
Буровой насос	250 л/мин	600 л/мин	100 л/мин
Габариты Д×Ш×В	6200×2150×2310 мм	8800×2280×2610 мм	4500×1680×2170 мм
Масса	8600 кг (без кассеты штанг)	14 000 кг	5000 кг

На объектах

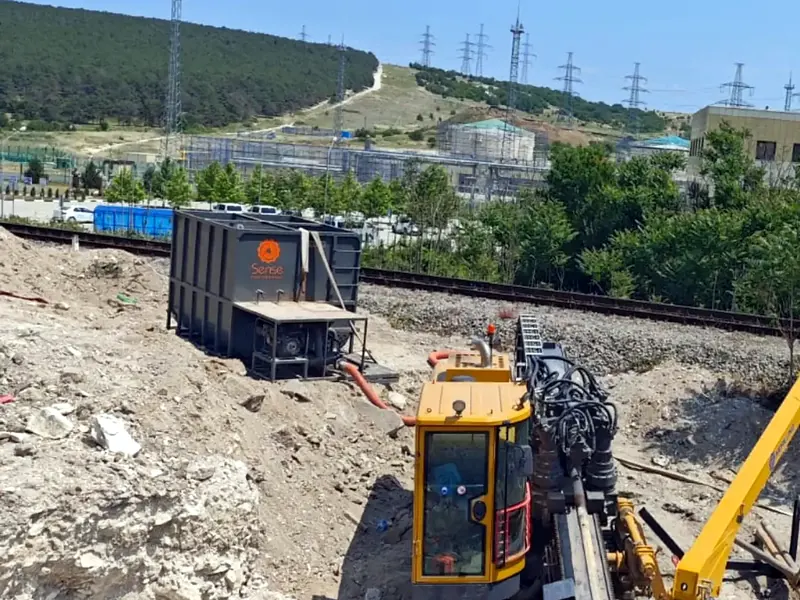

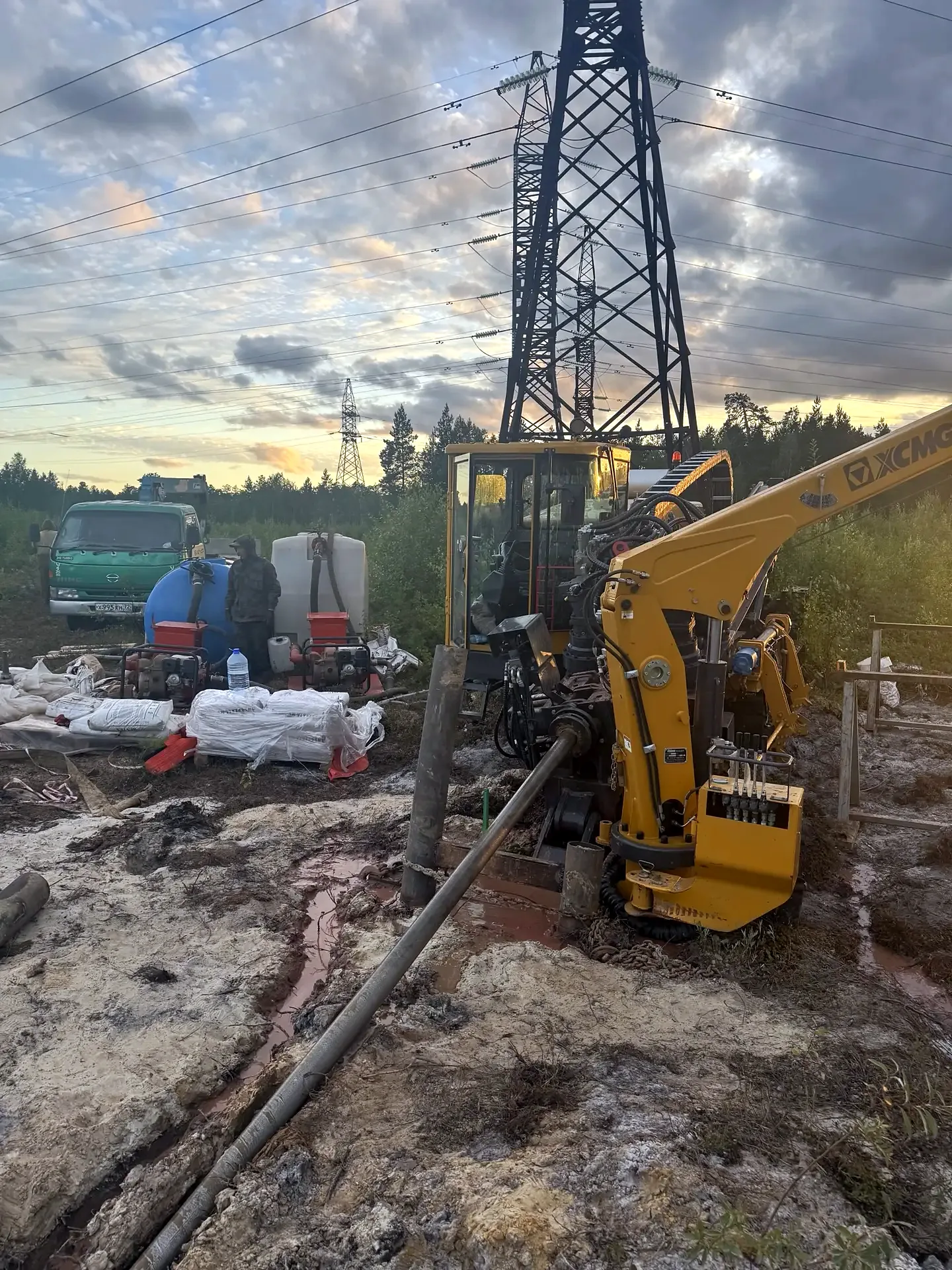

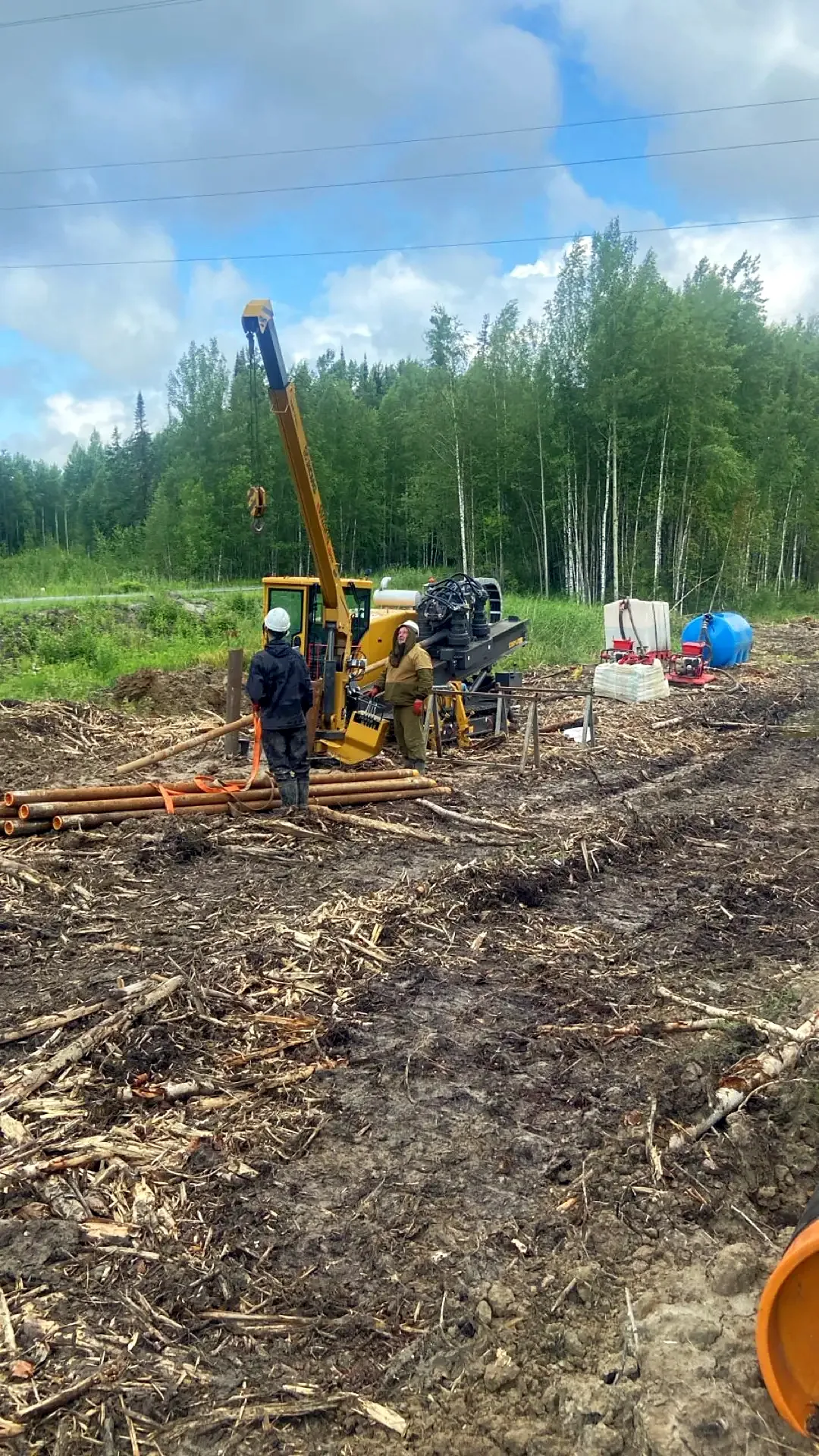

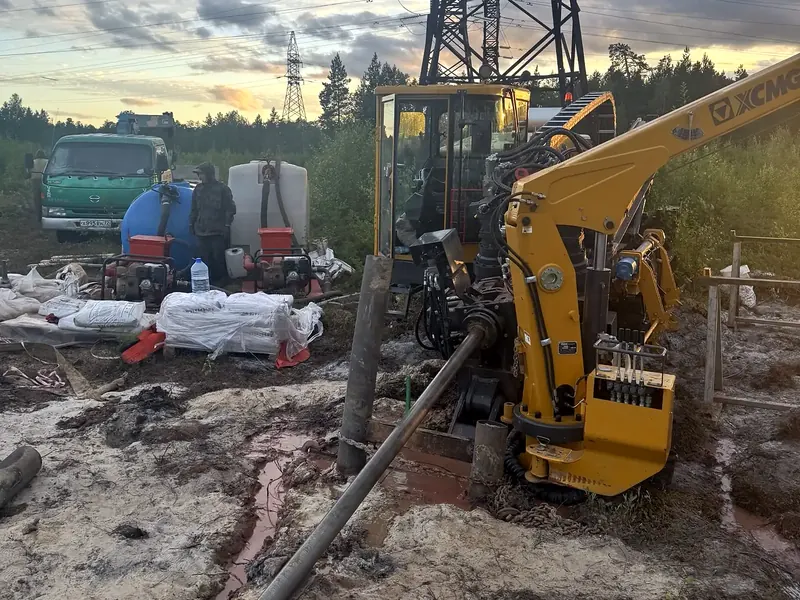

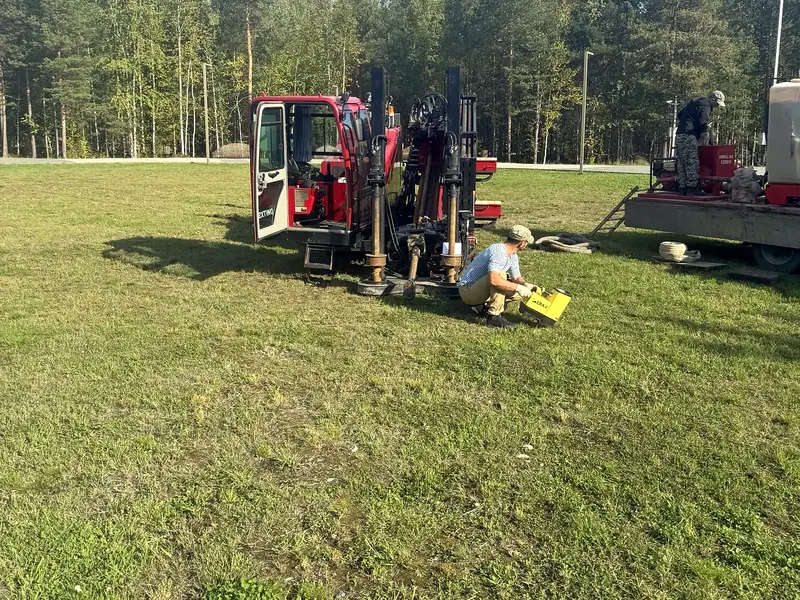

Установки в работе

Установка ГНБ и ёмкость для бурового раствора зимой

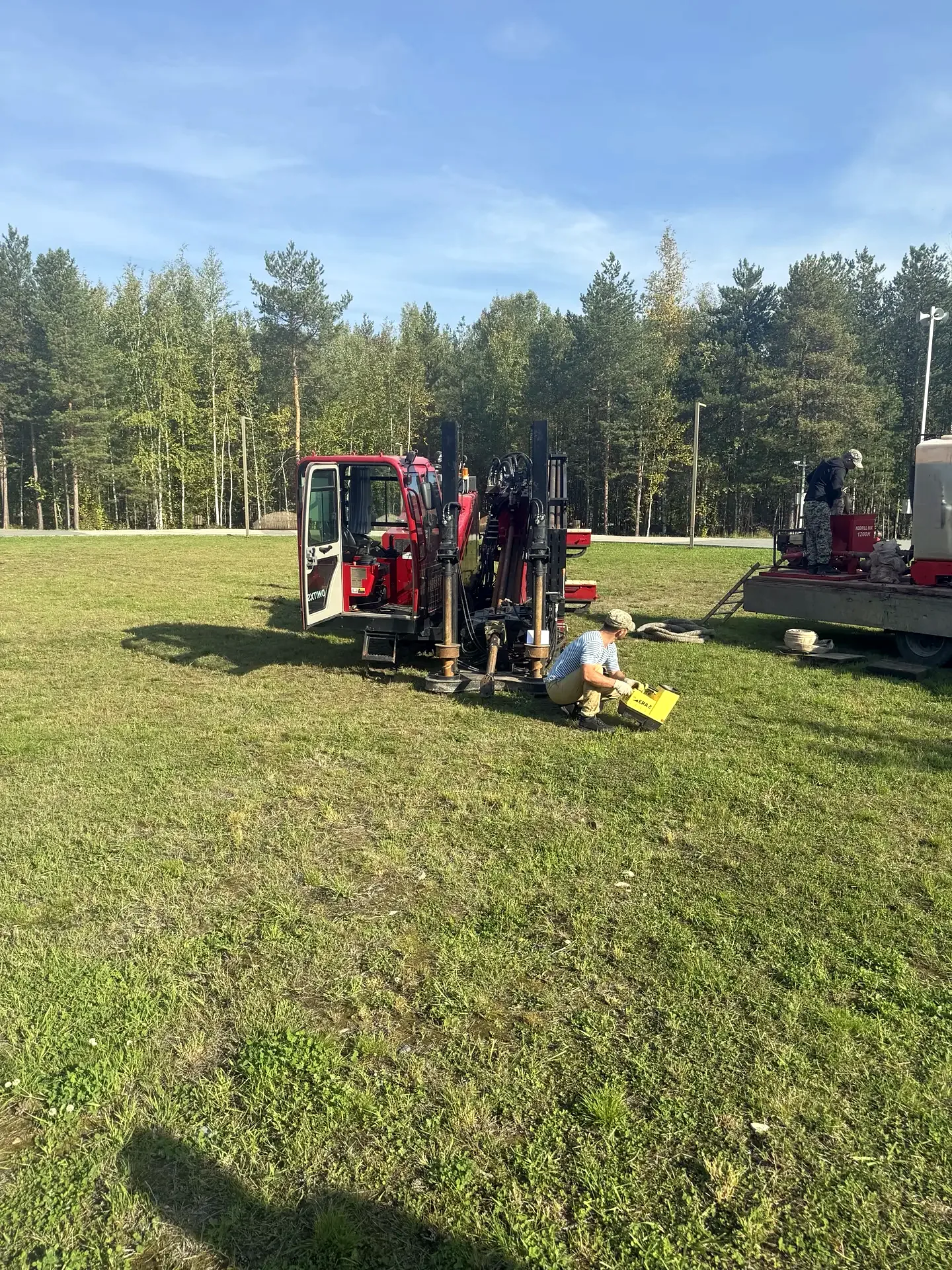

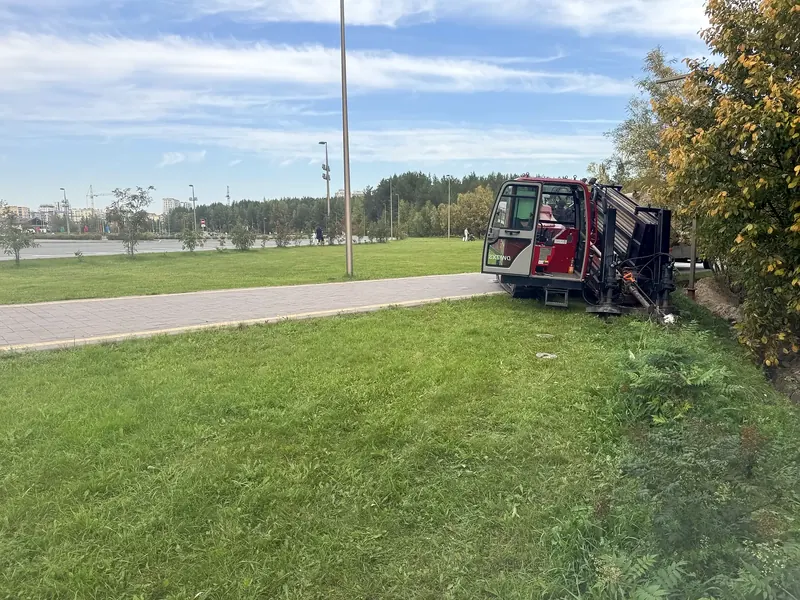

Установка ГНБ на газоне в городской застройке

Портфолио объектов Как работает ГНБ
